やっぱり10GHzは高周波ですねー。

チップコンが不足して、年末にオーダーしといた、
新しいチップコンを使ってRF基板を組みました。
周波数を合わせようと、バイアスを調整するのですが、
「ん?いつもの10パーセント以下の出力?」
どこかのパターン切れ?チップ抵抗を間違えた?
発振部のトランジスタが不良?
全部交換してみてもやはりNGです。

「チップコンが違うから、回路定数が変わったかなー?」
と思い、古いチップコンにしたらいつものパワーが出ました。

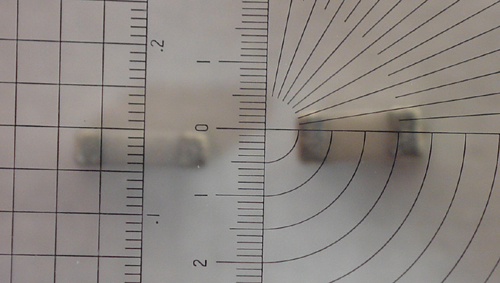

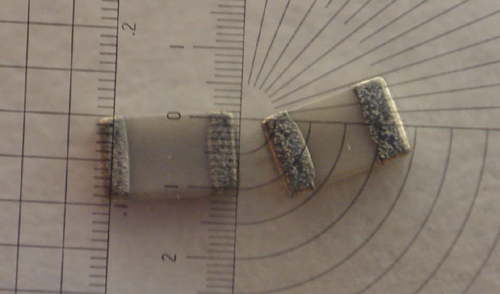

上からみても同じに見えます。でも横から見ると厚みが違う・・。
試しにストリップラインを切って、チップコンのみを半田付けして計測。
結果、新しいチップコンは10GHzはほとんど通らないことが判明しました。

ということは、結合部分のチップコンを、他にいろいろ試せばさらにパワーが上がるんでしょうね。
今後の課題です。1608サイズにしようかな・・。


PR
2W版のファイナルにしようかと思っていましたが、

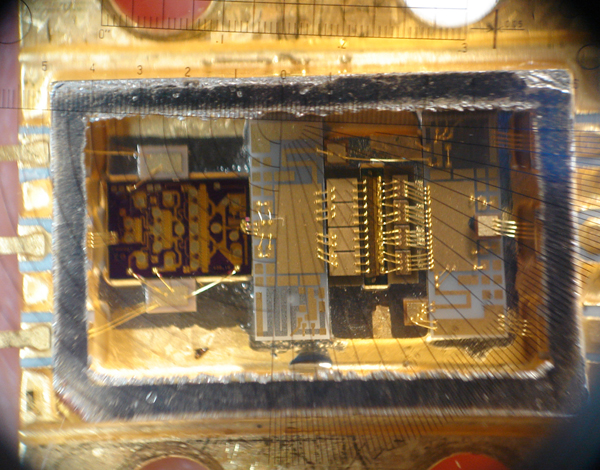

内部整合で周波数が合わずボツです。一見すると2段構成ですが、よく見ると
左側(入力)のチップが3段構成になってます。
合計4段なんですね。

300mW版のファイナルです。
これは富士通の石です。
小さくてパワーが出るのが特徴なんです。

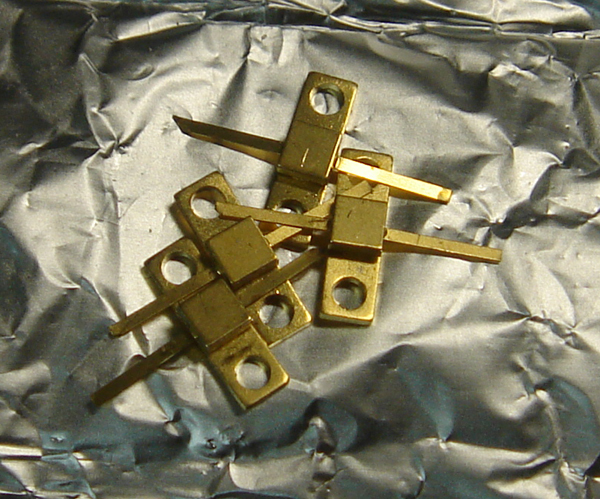

新しいGaAsFETが届きました。

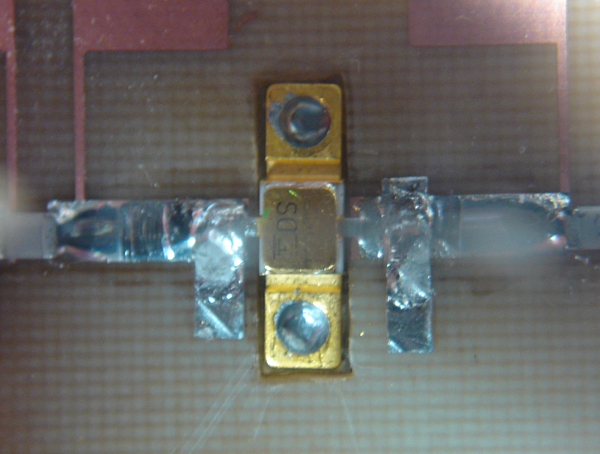

パワーが出ますが、ゲートとドレインがソースに近く、
半田が流れてくっつきやすいので、実装に神経を使います。

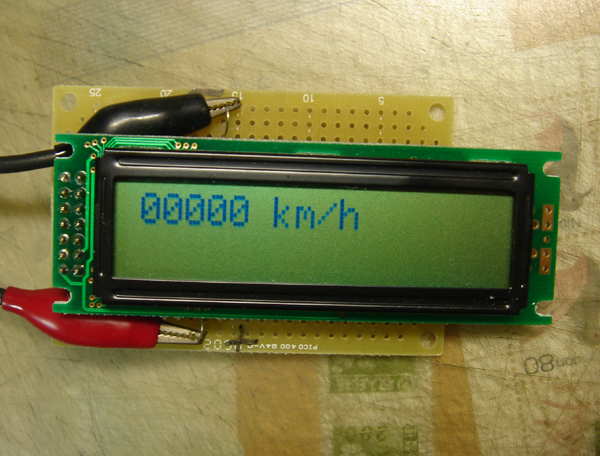

XT-120SPⅡ用の簡易チェkッカーを試作しています。
簡単なスピードガンというtころでしょうか。
